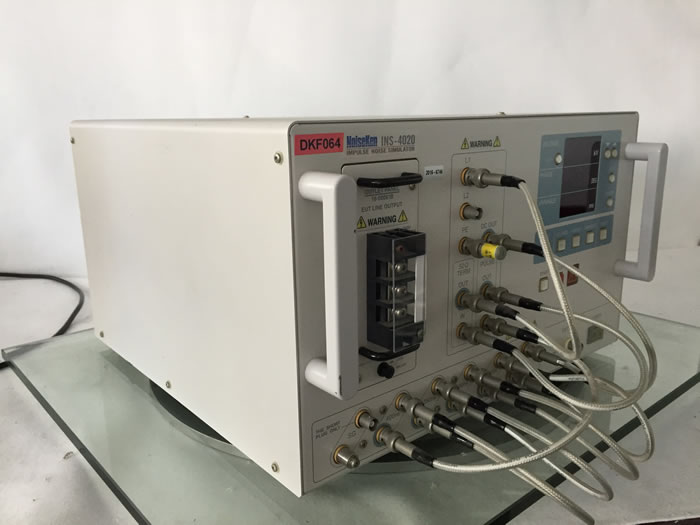

Nioseken INS-4020 高頻噪聲模擬試驗器

特征 它具有操作更方便和安全性、抗擾度、可靠性更好的特點。

最明顯的優點就是可自動設定輸出電壓、脈沖重復率、相角可采用步進方

噪聲產生電路是浮動的，從而減輕了配線的繁雜。

采用短路插頭，非常容易設置差模/共模模式

試驗器中內置50Ω終端器，容易配線

重復周期（VARIABLE、線路 PHASE）可在主機上直接設置

追加了用任意步進進行輸出電壓、重復周期掃描的功能

通過輸出面板，可以直接連接EUT的AC插頭。（選件)

通過各種探頭、耦合夾、適配器，可進行各種各樣的試驗（選件）

通過追加耦合網絡，可進行EUT電源三相5線的試驗（選件）

項目機型

INS-4020 (2kV)INS-4040(4kV)

輸出電壓0.01～2.00kV±10％ 50 Ω負載時 10V步進0.01 ~ 4.00KV ±10% 50 Ω負載時 10V步進

極性正或負

方波脈沖寬度50、100、200、250、400ns±10％的組合、最小10ns±3ns

脈沖上升時間< 1ns　　

輸出阻抗50Ω系統（53.5Ω）

重復周期持續時間10ms ~ 999ms±10%, 1ms步進16ms ~ 999ms±10%, 1ms步進

線路相位50Hz/60Hz 注入相位０～360度、1度步進、 與注入電源的L1,L2,或外部端子同步

外部觸發

>10ms, 脈沖寬度>1ms

TTL/開路整流子負邏輯

>16ms, 脈沖寬度>1ms

TTL/開路整流子負邏輯

還有、從外部注入單元的同步信號輸入功能

1 SHOT按照線路相位的設定每次輸出，無線路輸入時單次輸出

內存容量5個試驗

被測物（EUT）電源容量單相AC 240V, DC60V, DC60V 16A

電源AC100 ~ 240V 50/60H

消耗功率140VA

使用溫度/濕度范圍15~35°C / 25~75% (不結霜)

尺寸(W) 430 X (H) 249 X (D) 420 mm（不含突起部）

重量約19kgs
