主要特性與技術指標

Output Ratings

• Voltage: 0 to 15 V

• Current: 0 to 3 A

• Peak Current for up to 7 ms: 5 A

Programming accuracy at 25°C ±5°C

• Voltage: 0.05%+ 10 mV

• + Current: 0.05%+ 1.33 mA

DC Readback Accuracy

• Voltage: 0.03% + 5 mV

• Current (+20 mA to + rated current): 0.2% + 0.5 mA

• Current (-20 mA to – rated current): 0.2% + 1.1 mA

• Current (-20 mA to + 20 mA range): 0.1% + 2.5 μA

Transient Response


• 70 mV drop, <35 μs transient response time

描述

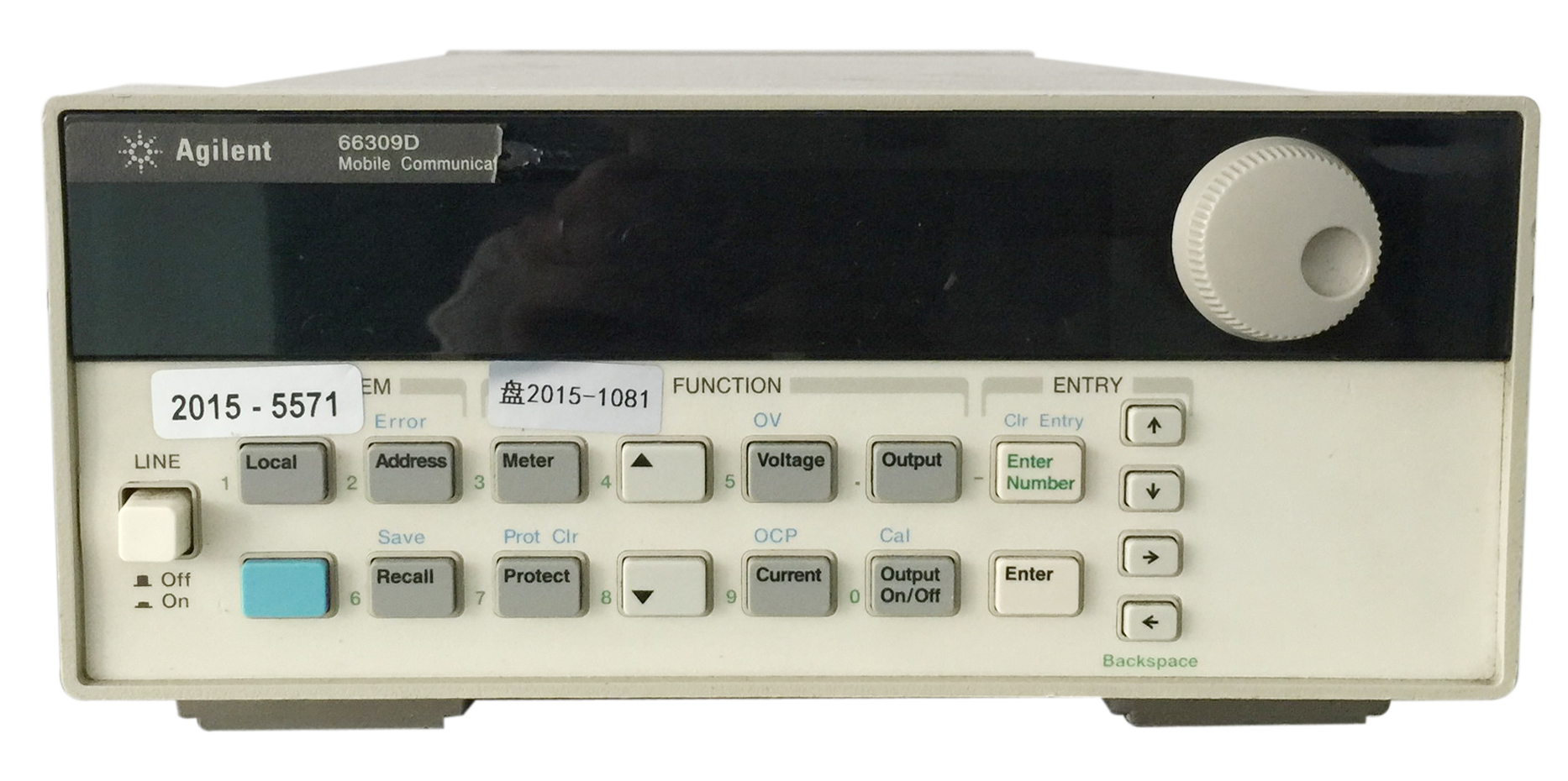

Keysight 66309D雙路輸出移動通信直流電源同時提供測量的主電源和充電器電路測試兩個輸出，客戶可以使用同一臺設備測試手機和充電器。這種功能有助于節約機架空間(在一個半機架設備中提供了兩個輸出)，而不需兩個單獨的電源。杰出的電壓瞬時響應使得測試線中瞬態電壓下降導致的設備關斷達到最小，保證了最大測試系統吞吐量。66309D直流電源提供了66309B的所有功能，同時增加了一個內置數字電壓表。

66309D提供了是德研制的一種新功能，使得蜂窩電話制造商能夠自動檢測開路和間歇開路傳感線連接。通過檢測開路傳感線連接，用戶可以防止充電器校準不當、不正確的測試結果及由于大的瞬時電壓下降導致的低壓手機關斷。

download: 66309B_D 66311B 66319B_D 66321B_D 66332A技術資料
