主要特性與技術指標

信號特征

• 250 kHz ～ 1、2、3.4 或 6 GHz

• +17 dBm 輸出功率

• 1 GHz 和 20 kHz 偏置時，相位噪聲小于 -134 dBc（典型值）

調制和掃描

• AM、FM、?M 和脈沖

• ASK、FSK、MSK、PSK、QAM 、定制 I/Q

• 頻率和功率的步進掃描或列表掃描

基帶生成和信號生成

• 80 MHz 雙模內置基帶發生器：任意波形和實時 I/Q 信號

• 64Msa 回放存儲器和 1 Gsa 存儲器

• 生成參考信號：LTE、HSPA+、WiMAX?、WLAN、DVB-H、GPS/GNSS、MATLAB 等 - Signal Studio

• 使用 N5102A 的數字 I/O、MIMO 衰落和射頻至射頻衰落以及PXB 基帶發生器和通道仿真器完成多通道基帶生成

自動和通信接口

• 10BaseT LAN 和 GPIB

• SCPI 和 IVI-COM 驅動程序

• 向后兼容 ESG、PSG 和 8648 信號發生器


描述

射頻性能和領先的基帶生成

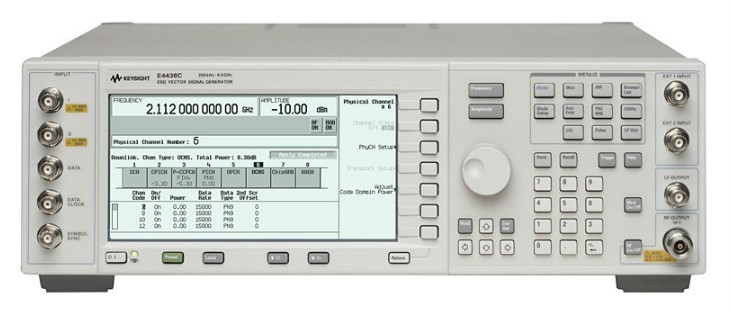

E4438C ESG 矢量信號發生器將優異的射頻性能與完美的基帶信號生成能力相結合，能夠在基帶、中頻和高達 6 GHz 射頻頻率上提供已校準的測試信號。由于采用了具備任意波形和實時 I/Q 能力的內置基帶發生器、大量波形回放和存儲器以及寬射頻調制帶寬，E4438C ESG 可用來測試當前的復雜無線系統及其器件。

采用模塊化架構，滿足您的測試要求

E4438C ESG 是一種具有極強適應能力和多種可選功能的平臺，它支持您針對各種基帶和射頻測試應用進行儀器定制，包括簡單的失真測試、常見故障診斷、基帶編碼算法開發、先進的收發信機設計驗證以及大規模制造。借助其模塊化架構，它還能根據您當前所需的性能水平和信號生成能力輕松地完成儀器配置，并通過選件在未來進行升級。

過渡至新型 MXG X 系列信號發生器，生成真正的性能

新型 MXG 在各個方面均超過了 ESG 的性能——功率、ACPR、EVM、相位噪聲、帶寬和存儲器深度——并提供廣泛的信號仿真功能，以及實時波形和任意波形生成功能。
