主要特性與技術指標

• 60dB attenuation with 0.001dB resolution, without ranging

• 1200nm to 1650nm wavelength range

• 60dB return loss

• +23dBm maximum input power

描述

Keysight 8156A光學衰減器適用于快速的通信系統測量?？砂阉渴鹪谘邪l(fā)和生產過程，適合應用單模和50m多模。用戶可選擇不同的回?fù)p性能、內置監測路徑及整體精度，使8156A輕松滿足您的測量需求。

HP8156A光學衰減器適用于快速的通信系統測量。可把它部署在研發和生產過程，適合應用單模和50m多模。用戶可選擇不同的回?fù)p性能、內置監測路徑及整體精度，使8156A輕松滿足您的測量需求。 特性 60dB衰減，分辨率為0.001dB，無需測距 1200nm到1650nm的波長范圍 60dB回?fù)p <±0.05dB典型線性 <±0.005dB典型重復性<0.02dBpp典型從屬極化損耗 +23dBm最大輸入功率

o 0.05dB衰減精度,0.001dB分辨率

o 0.02dB p-p偏振靈敏度

o 可選的監視輸出

o 后向反射器模式

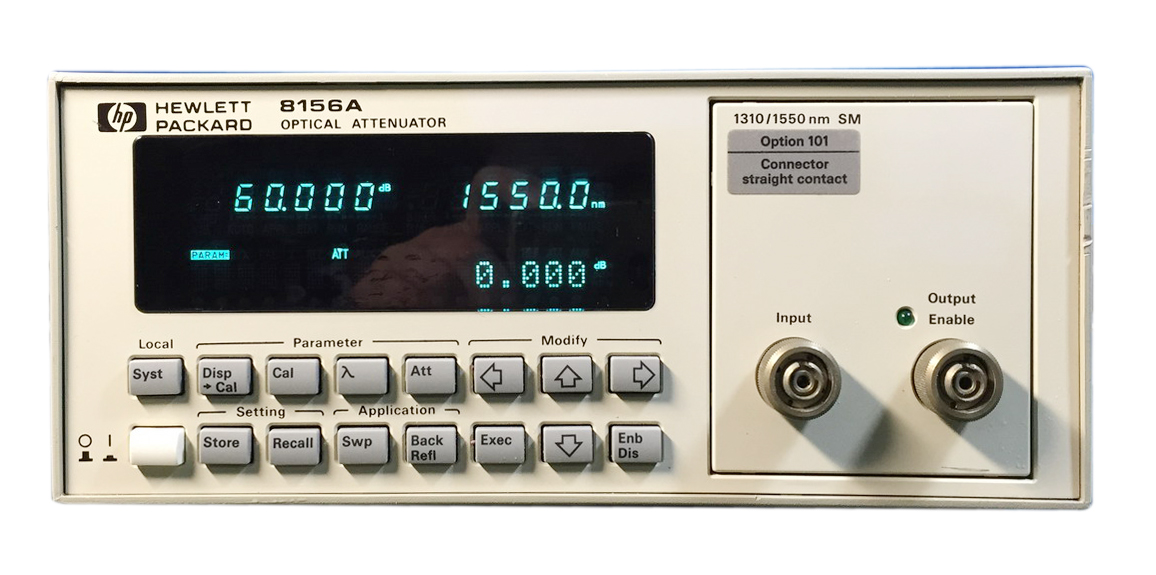

HP8156A是單模和多模應用的一種高性能衰減器。

可以選擇所希望的回波損耗性能（可達60dB）?？蛇x的13dB監測輸出使您可以測量該衰減器輸出處的入號功率。利用共內置后向反射器模式和一個外部參考反射器（81000BR），8156A可被用作一個可編程后向反射器，以測量元件和系統對反射的靈敏度。

衰減范圍在1250nm和1650nm之間是60dB，具有0.001dB的分辨率。新穎的單濾波器設計使儀表無須進行距離調整。從而完全消除暗點或潛在的衰減過沖或下沖。典型的衰減精度優于±0.05dB,同時偏振靈敏度小于0.02dB p-p。

技術指標

8156A選件100

8156A選件101/201

8156A選件121/221

8156A選件350

波長范圍

1200-1650nm

光纖類型

衰減范圍

60dB

分辨率

0.001dB

回波損耗

>35dB

>45dB/60dB

>45dB/>60dB

>22dB

插入損耗

（典型值）

4.5dB

2.5dB

3.3dB

3.0dB

衰減精度

（典型值）

±0.1dB

±0.05dB

0.05dB

0.08dB

極化靈敏度（典型值）

<0.075dB

<0.02dB

<0.03dB

-

重復性（典型值

±0.005dB

轉換時間

20-400ms

最大輸入功率

+23dBm

download: 8156A技術資料
