MT8860C取代了通常需要功率計、頻譜分析儀和Gold Radio（配備外接衰減器）的現有測試系統。 因此，MT8860C可以快速地集成到生產線中，為所有WLAN芯片組提供了一種通用解決方案，使得維護與校準更加簡便。MT8860C還降低了測試系統成本，提高了生產吞吐率且是最靈活的WLAN測試解決方案。

主要參數

產品分類：MT8860C WLAN測試儀

產品品牌：Anritsu安立

產品型號：MT8860C

產品介紹

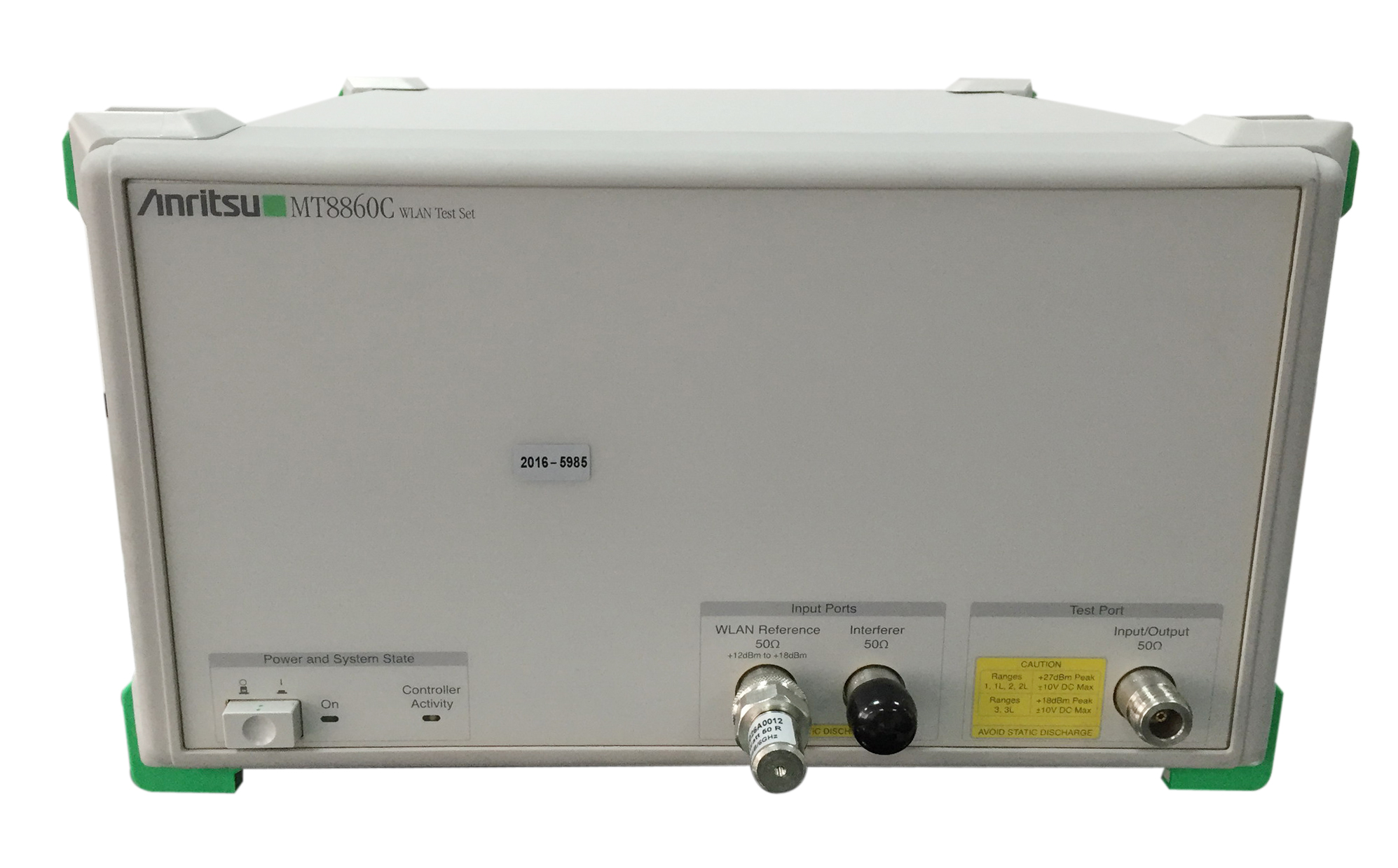

Anritsu MT8860C

是市場上僅有的能夠根據IEEE 802.11標準，通過網絡模式和直接模式對WLAN設備進行測試的WLAN測試儀。

集成式802.11a/b/g/n發射器和接收器測試儀

"網絡"模式-使用標準WLAN協議與DUT建立連接，然后對設備進行測試

使用內置DHCP服務器自動配置DUT的IP設置

數據包環回模式，簡化了DUT發射器的測量

內置標準基準無線電，能夠?qū)π?zhǔn)的數據包誤差比 （PER） 進行測量

"直接"模式-在芯片組廠商提供的測試模式軟件支持下對WLAN設備進行測試

用戶自定義的WLAN數據包的傳輸

內置發射器分析儀

縮短了測試系統設計時間

高速發射器性能測量，包括功率突發特性、頻譜模板和CCDF

誤差矢量幅度 （EVM） 測量，星座圖顯示

采用LANLook軟件進儀器行配置和顯示測量結果

配備符合生產測試要求的CombiTest軟件

MT8860C集成式綜合測試儀專用于802.11 WLAN設備的測試。 該測試儀提供的高速測量方案既適用于生產測試，也可用于設計驗證。

MT8860C提供了兩種操作模式： 網絡模式和直接模式。"網絡"模式采用標準WLAN信令，可用于測試DUT的發射器和接收器。 在"直接"模式下，MT8860C能夠通過生成和發射WLAN數據包來測試DUT接收器，利用其內置發射器分析儀測試DUT發射器。 在“直接”模式下，必須使用芯片組廠商提供的測試模式軟件實用程序?qū)UT進行控制。 用戶界面通過提供的LANLook軟件數據包進行操作。LANLook在標準PC上運行，儀器配置和結果顯示界面是傳統的Windows?系統界面，結果顯示方式采用清晰的數字和圖形顯示。LANLook通過GPIB接口與MT8860C進行通信。
